Запчасти для тестомесов VMI-Berto Италия серии MAG-R модель 80-120

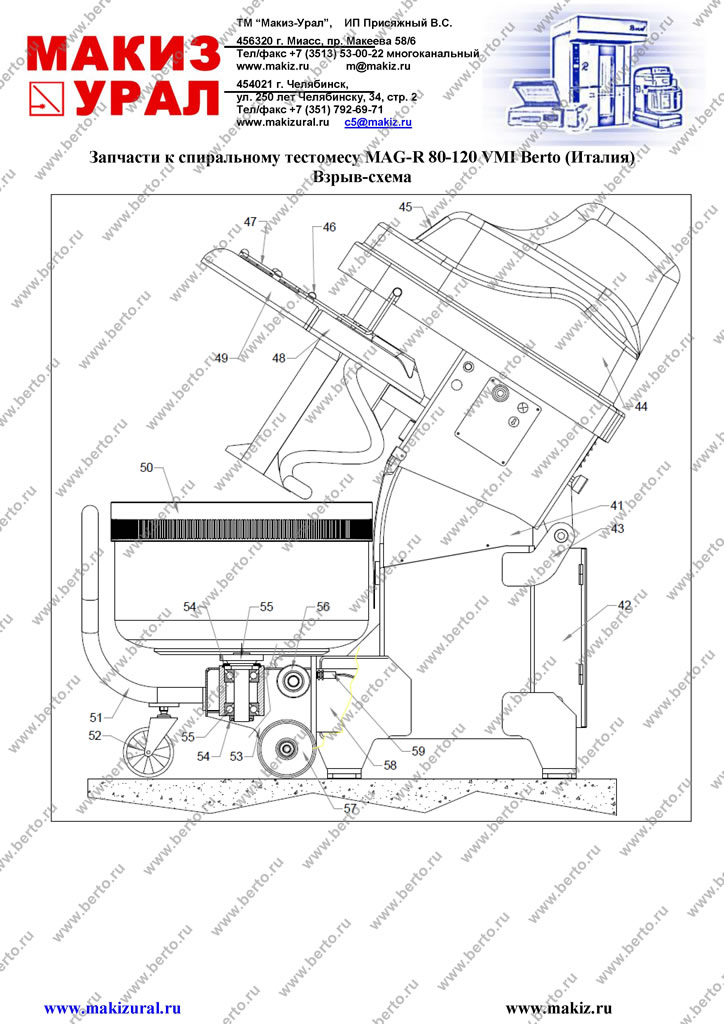

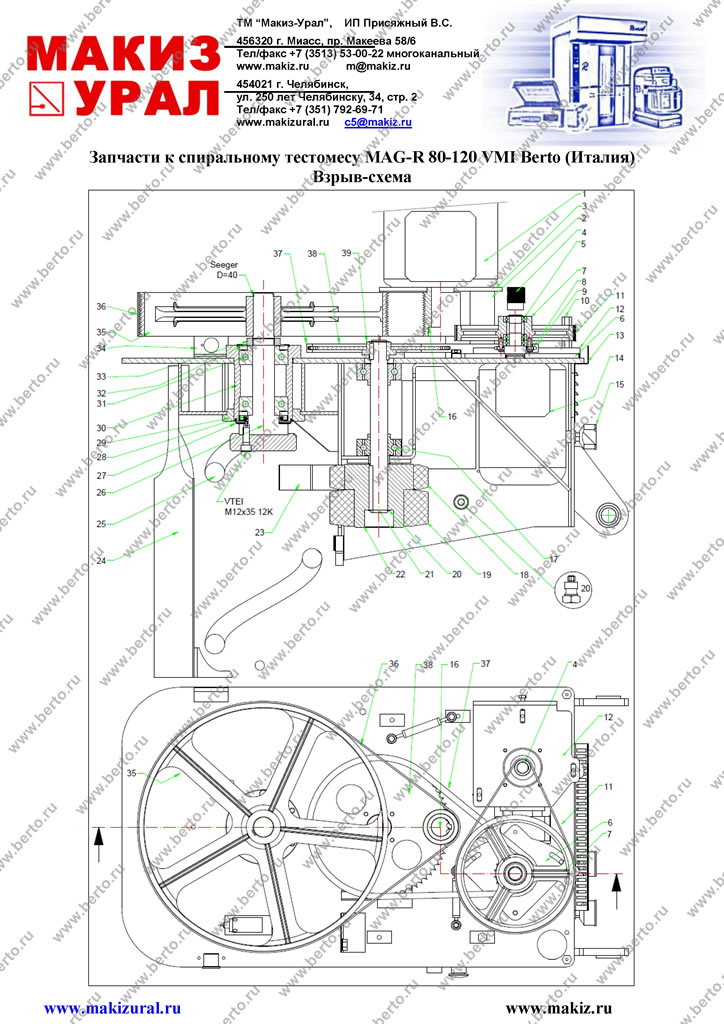

Взрыв-схема Взрыв-схема Гидравлическая система Гидравлическая система

Поз. Кол-во Описание Description
1 1 E00635 Двигатель - G132 4/8 Poli 8/4 KW MOTOR - G132 4/8 Poli 8/4 KW
2 4 113030 Суппорт пластины-держателя двигателя  SUPPORT FOR MOTOR PLATE
3 1 231016 Пластина-держатель двигателя вращения месильного органа- GR 132 MOTOR PLATE- GR 132
4 1 183070 Шкив для двигателя вращения дежи PULLEY FOR BOWL MOTOR
5 3 C01274 Подшипник - 6005 25-47-12 BEARING - 6005 25-47-12
6 1 216093 Суппорт трансмиссии дежи BOWL TRANSMISSION SUPPORT
7 1 180048 Шкив для трансмиссии дежи PULLEY FOR BOWL TRANSMISSION
8 1 157011 Зубчатое колесо трансмиссии дежи PLATE WHEEL FOR BOWL TRANSMISSION
9 - Не применяется Not applicable
10 2 186104 Опорный блок для защитной крышки RESTING BLOCK FOR PROTECTIVE COVER
11 1 C01168 Ремень – POLY - V 13 J 914 BELT – POLY - V 13 J 914
12 1 191089 Пластина-держатель двигателя вращения дежи SLIDING PLATE FOR BOWL MOTOR
13 1 208112 Задняя верхняя крышка  REAR HEAD COVER
14 1 E00822 Двигатель вращения дежи BOWL MOTOR
15 - Не применяется Not applicable
16 1 183073 Шкив для двигателя 50 Гц PULLEY FOR 50 HZ MOTOR
17 2 C00250 Суппорт - UCFA 207 SUPPORT - UCFA 207
18 1 C01153 Резиновое кольцо - 200X50X140 RUBBER RING - 200X50X140
19 1 C01154 Резиновое кольцо - 200X75X100 RUBBER RING - 200X75X100
20 2 186096 Ось для анкерного соединения PIN FOR TIE-ROD
21 1 100070 Вал трансмиссии дежи BOWL TRANSMISSION SHAFT
22 1 163029 Муфта для фрикционного колеса дежи HUB FOR BOWL FRICTION WHEEL
23 2 113034 Направляющая дежи – 80 модель BOWL GUIDE – 80 MODEL
113031 Направляющая дежи – 120 модель BOWL GUIDE – 120 MODEL
24 1 177030 Рассекатель  BREAKING COLUMN
25 1 220025 Спиральный месильный орган (80 и 120 модель) SPIRAL TOOL – (80 AND120 MODEL)
26 1 100069 Вал месильного органа SPIRAL TOOL SHAFT
27 1 108007 Крышка COVER
28 1 C01177 Уплотнительное кольцо - 62X100X12 SEALING RING - 62X100X12
29 1 104017 Фланец для подшипника месильного органа FLANGE FOR SPIRAL BUSH
30 1 163028 Муфта вала месильного органа SPIRAL SHAFT HUB
31 2 C01176 Подшипник - 32309 045-00-38.25 BEARING - 32309 045-00-38.25
32 1 C01181 Кольцо - NILOS AV6409 RING
33 1 107003 Стопорная гайка радиальной фиксации - M45X1.5 RADIAL LOCK NUT - M45X1.5
34 1 100073 Вал для подъемной крышки дежи из пластика ABS (80 и 120 модели) SHAFT FOR MOBILE BOWL COVER IN ABS PLASTIC (80 AND 120 MODEL)
2 234037 Суппорт для подъемной крышки дежи из пластика ABS (80 и 120 модели) SUPPORT FOR MOBILE BOWL COVER IN ABS PLASTIC (80 AND 120 MODEL)
35 1 180049 Шкив для месильного органа PULLEY FOR SPIRAL TOOL
36 1 C01190 Ремень - POLY V 18L-1765 BELT - POLY V 18L-1765
37 1 C01299 Цепь  CHAIN
38 1 157013 Зубчатое колесо для трансмиссии дежи - Z 70 PLATE WHEEL FOR BOWL TRANSMISSION - Z 70
39 1 163024 Муфта для зубчатого колеса трансмиссии дежи  HUB FOR BOWL TRANSMISSION PLATE WHEEL
41 1 208111 Внутренняя защитная пластиковая крышка INNER PLASTIC PROTECTIVE COVER
42 1 138004 Электрический шкаф UNIT CONTAINING ELECTRICAL PANEL
43 2 191093 Правый кронштейн корпуса машины RIGHT HINGE FOR MACHINE BASE
191094 Левый кронштейн корпуса машины LEFT HINGE FOR MACHINE BASE
44 1 125059 Верхняя крышка – для 80 и 120 моделей HEAD COVER - 80 120
45 1 239072 Передняя панель для установки таймера SITEC 72Х144 FRONT CONTROL PANEL PLATE FOR SITEC 72X144 TIMER
46 4 216125 Верхний блок крепления защитной решетки к подъемной крышке дежи из пластика ABS – д=08 (80 и 120 модели) UPPER BLOCK FOR FASTENING PROTECTIVE GRILL TO MOBILE BOWL
      COVER IN ABS PLASTIC- D=08 (80 AND 120 MODEL)
4 216124 Нижний блок крепления защитной решетки к подъемной крышке из пластика ABS– д=08 (80 и 120 модели) LOWER BLOCK FOR FASTENING PROTECTIVE GRILL TO MOBILE BOWL
      COVER IN ABS PLASTIC - D=08 (80 AND 120 MODEL)
47 1 202098 Защитная решетка для подъемной крышки дежи 80 кг из пластика ABS PROTECTIVE GRILL FOR 80 KG MOBILE BOWL COVER IN ABS PLASTIC
202096 Защитная решетка для подъемной крышки дежи 120 кг из пластика ABS PROTECTIVE GRILL FOR 120 KG MOBILE BOWL COVER IN ABS PLASTIC
48 1 205059 Фиксированная крышка дежи из пластика ABS для 80 модели FIXED BOWL COVER IN ABS PLASTIC FOR 80 MODEL
1 205057 Фиксированная крышка дежи из пластика ABS для 120 модели FIXED BOWL COVER IN ABS PLASTIC FOR 120 MODEL
1 205039 Фиксированная крышка дежи из нержавеющей стали для 80 модели FIXED BOWL COVER IN STAINLESS STEEL FOR 80 MODEL
1 205047 Фиксированная крышка дежи из нержавеющей стали для 120 модели FIXED BOWL COVER IN STAINLESS STEEL FOR 120 MODEL
48а     Метод крепления подъемной крышки из пластика ABS с защитной решеткой: Fastening method for mobile bowl cover in ABS plastic with protective grill:
    Смотрите поз. № 34 и № 46 See pos. no. 34 and no. 46
    Метод крепления для подъемной крышки из нержавеющей стали: Fastening method for stainless steel mobile bowl cover:
2 118078 Ручка для крышки из нержавеющей стали для 80-120 моделей ARM FOR STAINLESS STEEL BOWL COVER – 80-120 MODELS
2 С01209 Газовая пружина GAS STRUT
49 1 202094 Подъемная крышка из пластика ABS для 80 модели MOBILE BOWL COVER IN ABS PLASTIC FOR 80 MODEL
1 202090 Подъемная крышка из пластика ABS для 120 модели MOBILE BOWL COVER IN ABS PLASTIC FOR 120 MODEL
1 202052 Подъемная крышка из нержавеющей стали для 80 модели MOBILE COVER IN STAINLESS STEEL FOR 80 MODEL
1 202077 Подъемная крышка из нержавеющей стали для 120 модели  MOBILE COVER IN STAINLESS STEEL FOR 120 MODEL
50 1 261076 Дежа для 80  модели BOWL FOR 80 MODEL
1 261077 Дежа для 120 модели BOWL FOR 120 MODEL
51 - - Не применяется Not applicable
52 1 C01142 Поворотная опора с колесом REVOLVING SUPPORT WITH WHEEL
54 1 107003 Стопорная гайка радиальной фиксации - M45X1.5 RADIAL LOCK NUT - M45X1.5
55 2 C01176 Подшипник - 32309 045-100-38.25 BEARING - 32309 045-100-38.25
56 1 186103 Ось для направляющих колес тележки дежи PIN FOR BOWL TROLLEY GUIDE WHEELS
2 200014 Ролик центрирования тележки дежи ROLLER TO CENTRE BOWLTROLLEY
4 C01222 Железная втулка - 30-35-30 IRON BUSH - 30-35-30
57 1 186102 Ось для фиксированных колес тележки дежи PIN FOR FIXED BOWL TROLLEY WHEELS
2 C01175 Полиуретановое колесо - 175X40 POLYURETHANE WHEEL - 175X40
58 1 346000 Крепежный магнит MAGNET ASSEMBLY
59 1 E00844 Индуктивный датчик  INDUCTIVE SENSOR

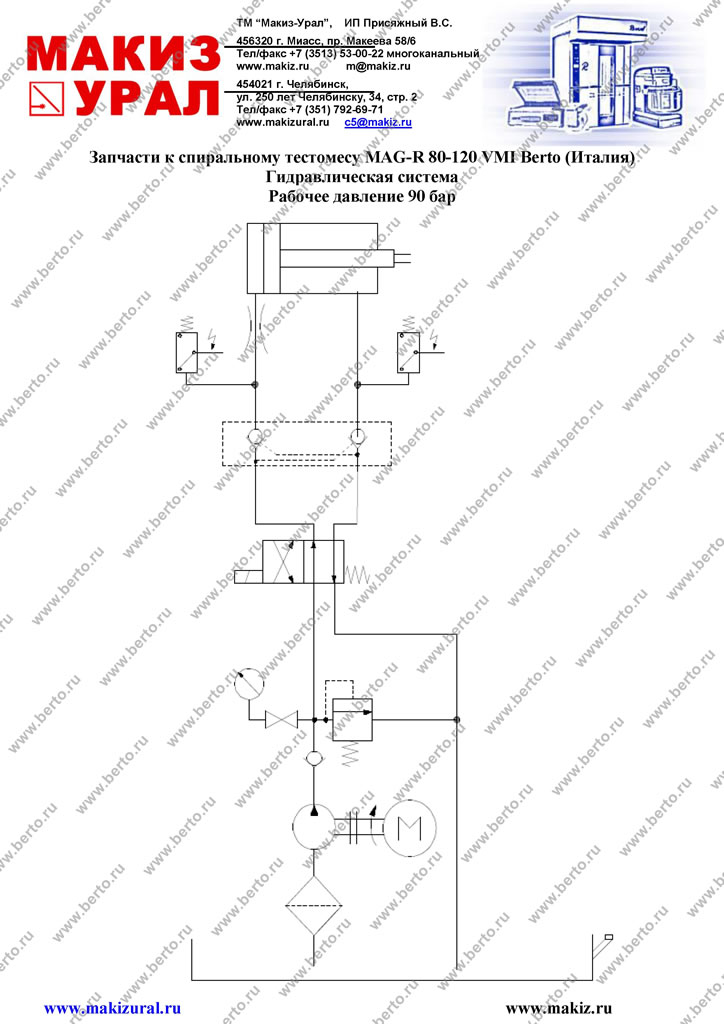

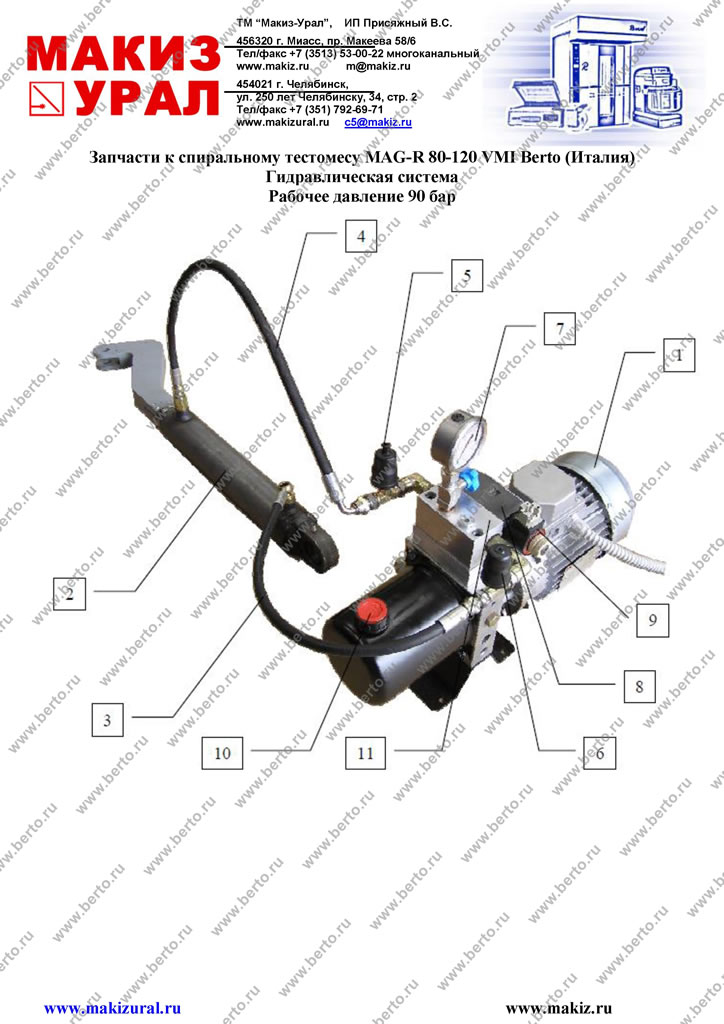

Гидравлическая система
Рабочее давление 90 бар
Поз. Кол-во Описание Description
1 1 E00822 Двигатель ST 80 0.75 kW, 50 Hz, 400V Motor ST 80 0.75 kW, 50 Hz, 400V
2 1 C01346 Цилиндр управления Head cylinder
3 1 C01345 Маслопровод подъема l 550 mm Pipe for ascent l 550 mm
4 1 C01344 Маслопровод опускания l 600 mm Pipe for descent l 600 mm
5 1 E00919 Переключатель давления масла Oil pressure switch
6 1 E00919 Переключатель давления масла Oil pressure switch
7 1 C00458 Манометр mg 63 0-160 Pressure gauge mg 63 0-160
8 1   Клапан ATOS DHI-0631/2 Valve ATOS DHI-0631/2
9 1   Электромагнитный клапан ATOS SP-COU 24 V DC Solenoid ATOS SP-COU 24 V DC
10 1   Емкость для масла OMT Cap for adding oil OMT
11 1   Невозвратный двойной клапан Non return double valve
Вн 1   Фильтр  Filter
Вн 1   Гидравлический насос Hydraulic pump
Вн 1   Уплотнительное кольцо (насос двигателя) Joint ring (motor pump)
Вн 1   Гидравлический клапан управления Hydraulic control valve
Вн – внутренние компоненты (на схемы не видны)
